Kintamosios srovės maitinimo laidai

Kintamosios srovės maitinimo laidassusideda iš kištuko, vielos ir jungties. Vienas kištuko galas yra prijungtas prie maitinimo lizdo, o kitame gale jungtis įterpiama į elektros įtaisą, kad įrenginiui būtų suteikta energija, reikalinga veikimui. Jo laidai paprastai yra gaminami iš laidžių medžiagų, tokių kaip atkaitintas minkštas vario, ir yra apvynioti izoliaciniu sluoksniu ir gumine ar polimero striuke, kad būtų užtikrintas saugus laidumas ir užkirstas kelias nuotėkio, trumpojo jungimo ir kt.



Hongzhou priėmė ISO9001: 2000 kokybės valdymo sistemą ir VDE, UL ir kitus daugianacionalinius saugos sertifikatus, o gamybos metu atliekami viso elemento bandymai, o automatizuota įranga yra įvesta siekiant užtikrinti, kad viso proceso kokybė būtų kontroliuojama, o defektų greitis yra lygus nuliui. Gamybos proceso metu atliekamas 100% aukštos įtampos bandymas, tęstinumo bandymai, poslinkio bandymai ir pasipriešinimo bandymai, ir įvedama automatinė bandymo įranga, siekiant užtikrinti nulinį produktų defektų greitį. Pavyzdžiui,maitinimo laidaiTurėdamas vandeniui atsparų IP67 reitingą, gali prisitaikyti prie atšiaurios aplinkos, tokios kaip lauko ir pramoninė aplinka, o medžiagos, patvirtintos pagal UL2468, garantuoja aukštos temperatūros atsparumą ir antioksidacijos efektyvumą.



Pagrindiniai kintamosios srovės laidų gamintojai|Maitinimo laidų tiekėjai



Kintamosios srovės laidų jungtis IEC 60320



IEC 60320 kintamosios srovės maitinimo laido jungtis yra dviejų polių jungčių standartų rinkinys, skirtas Tarptautinei elektrotechnikos komisijai (IEC) sukūrusiems kintamosios srovės grandinėms. Yra du tipai su žemės viela arba be jos. Jis tinka grandinėms, kurių maksimali įvertinta kintamosios srovės įtampa yra 250 V, o maksimali - 16a - maksimalia vertės kintamosios srovės srovė. Jis daugiausia naudojamas prijungti tarp 50Hz arba 60Hz maitinimo šaltinių ir elektros prietaisų bei elektros įrangos.



Šis standartas apibrėžia 13 skirtingų IEC maitinimo jungčių tipų, kurių kiekviena yra identifikuojama raide „C“ ir numeriu. Tarp jų nelyginiai numeriai, tokie kaip C1, C13 ir kt., Yra moteriškos lyties lizdai, o lygios numeriai, tokie kaip C2, C14 ir kt., Yra vyriškos kištukai. Įprastos serijos yra C13/C14, C15/C16, C19/C20 ir kt., Pavyzdžiui, C13 jungtys paprastai naudojamos kompiuteriuose, monitoriuose ir kituose įrenginiuose, o C14 kištukai yra suderinami su jais; C19/C20 dažnai naudojami didelės galios įrenginiuose, tokiuose kaip serveriai duomenų centruose, didelius tinklo maršrutizatorius ir ktKintamosios srovės laidų gamintojas, Hongzhou gamina produktus, atitinkančius IEC 60320 jungties standartą.



Tipas	Vardas	Struktūrinės savybės	Įvertinta įtampa / srovė	Temperatūros laipsnis	Smeigtukų skaičius	Taikymo scenarijai
C1	Dviejų branduolių kištukas	Apvalus, be įžeminimo, du kaiščiai yra simetriškai paskirstomi	250V/2.5A	70 laipsnis	2	Mažos galios prietaisai, tokie kaip skustuvai ir maži įkrovikliai
C2	Dviejų branduolių lizdas	C1 kištuko atitikimas, nėra įžeminimo	250V/2.5A	70 laipsnis	2	Fiksuota įranga (pvz., Maži buitiniai prietaisai)
C3	Trijų branduolių kištukas	Apvalus su įžeminimo kaiščiu, trys kaiščiai paskirstomi trikampio forma	250V/10A	70 laipsnis	3	Pramoninė įranga, didelės galios buities prietaisai (pvz., Kretūros)
C4	Trijų branduolių lizdas	C3 kištuko suderinimas su įžeminimu	250V/10A	70 laipsnis	3	Fiksuota didelės galios įranga
C5	Slyvų uodegos kištukas	Apvalus, trys kaiščiai pasiskirsto trikampio forma (slyvų žiedų forma), be įžeminimo	250V/2.5A	70 laipsnis	3	Nešiojamojo kompiuterio galios adapteriai, projektoriai, maža medicininė įranga
C6	Slyvų uodegos lizdas	C5 kištuko derinimas, be įžeminimo	250V/2.5A	70 laipsnis	3	Mobiliųjų įrenginių (pvz., Nešiojamųjų kompiuterių) galios sąsajos
C7	Dviejų branduolių kištukas	Apvalus, du kaiščiai pasiskirsto aštuonių formos formos, be įžeminimo	250V/2.5A	70 laipsnis	2	Maži elektroniniai įrenginiai (pvz., „Mac Mini“, „Xbox“ konsolės)
C8	Dviejų branduolių lizdas	C7 kištuko atitikimas, nėra įžeminimo	250V/2.5A	70 laipsnis	2	Fiksuotos mažos galios įrenginiai
C9	Dviejų branduolių kištukas	Miniatiūrinis dizainas, du kaiščiai yra simetriškai paskirstomi	250V/2.5A	70 laipsnis	2	Nešiojami mažos galios įrenginiai (pvz., Kelionių įkrovikliai)
C10	Dviejų branduolių lizdas	C9 kištuko atitikimas	250V/2.5A	70 laipsnis	2	Fiksuotos mažos galios įrenginiai
C11	Trijų branduolių kištukas	Su įžeminimo kaiščiu trys kaiščiai paskirstomi trikampio forma	250V/10A	70 laipsnis	3	Namų ūkio prietaisai Europos rinkoje (pvz., Skalbimo mašinos)
C12	Trijų branduolių lizdas	C11 kištuko suderinimas	250V/10A	70 laipsnis	3	Fiksuota Europos standartinė įranga
C13	Kaiščio uodegos lizdas	Apvalus, trys kaiščiai paskirstomi trikampio forma, su įžeminimu	250V/10A	70 laipsnis	3	Bendroji biuro įranga, tokia kaip kompiuterio maitinimo šaltinis, monitoriai, spausdintuvai ir kt.
C14	Kaiščio uodegos kištukas	C13 lizdo suderinimas su įžeminimu	250V/10A	70 laipsnis	3	Nuimami maitinimo laidai (pvz., Kompiuterio maitinimo laidai)
C15	Aukštos temperatūros lizdas	Ta pati struktūra kaip C13, tačiau su aukštai temperatūrai atspariomis medžiagomis	250V/10A	120 laipsnis	3	Aukštos temperatūros aplinkos įranga, tokia kaip krosnys ir vandens šildytuvai 9
C16	Aukštos temperatūros kištukas	C15 lizdo suderinimas, atspari aukštai temperatūrai	250V/10A	120 laipsnis	3	Aukštos temperatūros įrangos maitinimo laidai
C17	Medicinos klasės kištukas	Su fiksavimo mechanizmu trys kaiščiai pasiskirsto trikampio forma	250V/10A	70 laipsnis	3	Medicinos įranga (pvz., Monitoriai)
C18	Medicinos klasės lizdas	C17 kištuko derinimas su fiksavimu	250V/10A	70 laipsnis	3	Fiksuotos medicininės įrangos sąsajos
C19	Aukštos srovės lizdas	Apvalus, trys kaiščiai paskirstomi trikampio forma, su įžeminimu	250V/16A	70 laipsnis	3	Duomenų centro serveriai, didelės galios PDU lizdai
C20	Aukštos srovės kištukas	C19 lizdo suderinimas su įžeminimu	250V/16A	70 laipsnis	3	Didelės galios įrangos maitinimo laidai (pvz., Pramoninis maitinimo šaltinis)
C21	Specialios paskirties lizdas	Ta pati struktūra kaip C19, bet didesnio dydžio	250V/16A	70 laipsnis	3	Profesionali įranga (pvz., Laboratoriniai instrumentai)
C22	Specialaus tikslo kištukas	C21 lizdo suderinimas	250V/16A	70 laipsnis	3	Profesionalios įrangos maitinimo laidai

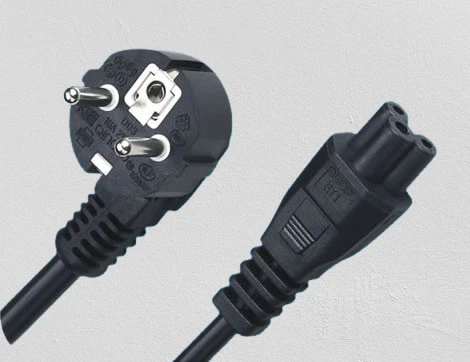

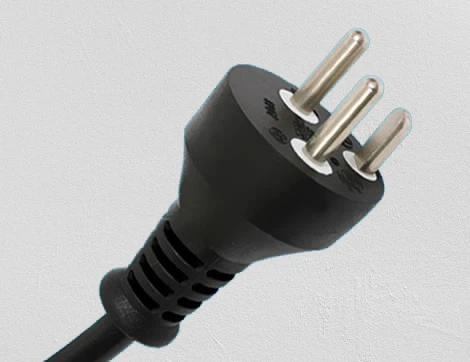

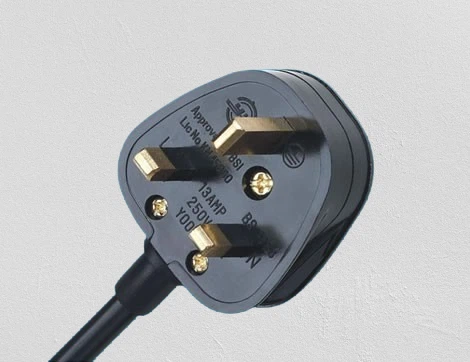

Kintamosios srovės laidai pagal šalis



Kintamosios srovės laidai jungia elektrinius prietaisus prie vietinių kintamosios srovės maitinimo lizdų, perduoda maitinimą į elektros prietaisus ir užtikrina įprastą jų veikimą. Hongzhou Kadangi lizdų standartai, įtampa ir specifikacijos įvairiose šalyse skiriasi, mūsų gaminami produktai taip pat patenkins įvairių šalių poreikius, užtikrindami elektros saugos ir įrangos suderinamumą.
